Nowa pompa.
Nowy popychacz pompy wykonany z rurki węglowej.

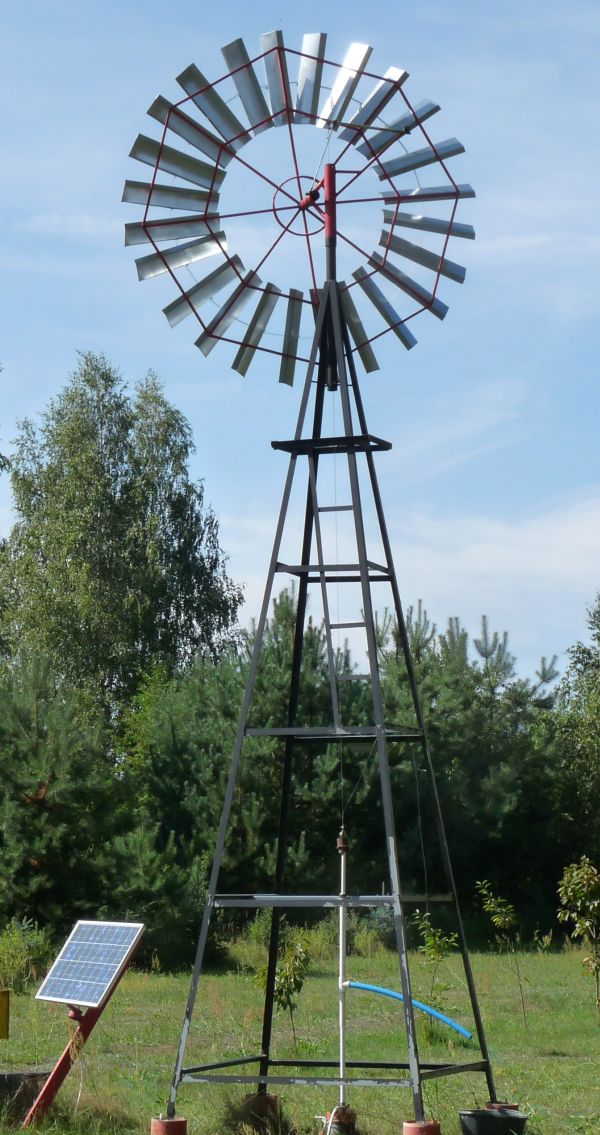

Oszczędniejsze wykorzystanie rurki PVC 1/2" - pompa znajduje się nie na dnie studni, a mniej więcej na poziomie gruntu.
Nowa pompa.
Poprzednia pompa miała średnicę 1". Zmniejszyłem ją, stosując cieńszą rurkę 3/4". Dzięki temu wiatrak pracuje przy minimalnym wietrze. Pompa składa się z dwóch rurek jedna w drugiej. Na końcu zewnętrznej rurki znajduje się zawór dolny. Na końcu wewnetrznej rurki znajduje się zawór górny z uszczelką tłoczącą wodę. Rurka grubsza zamocowana jest nieruchomo do brzegu studni. Rurka wewnętrzna wykonuje ruchy posuwisto zwrotne i pompuje wodę.
Zawór dolny.

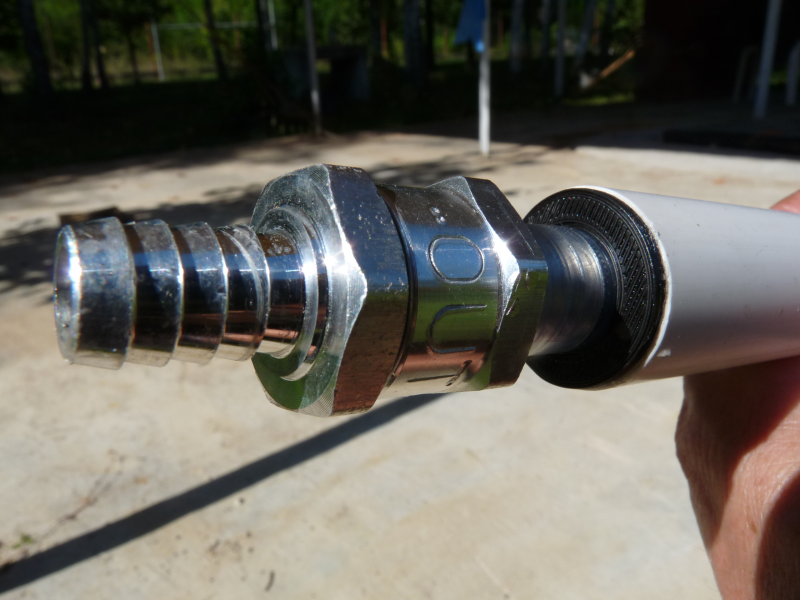

Zawór dolny utrzymuje słup wody w rurkach. Musi działać lekko i pewnie. Gdy wiatr przestanie wiać, słup wody ani o milimetr nie powinien się obniżać. Zastosowałem tani chiński zaworek do przepływu paliwa. Jego oprawę wydrukowałem na drukarce 3d i wkleiłem w grubszą rurkę za pomocą kleju cyjanopanowego.
Zawór górny i uszczelka tłoka.

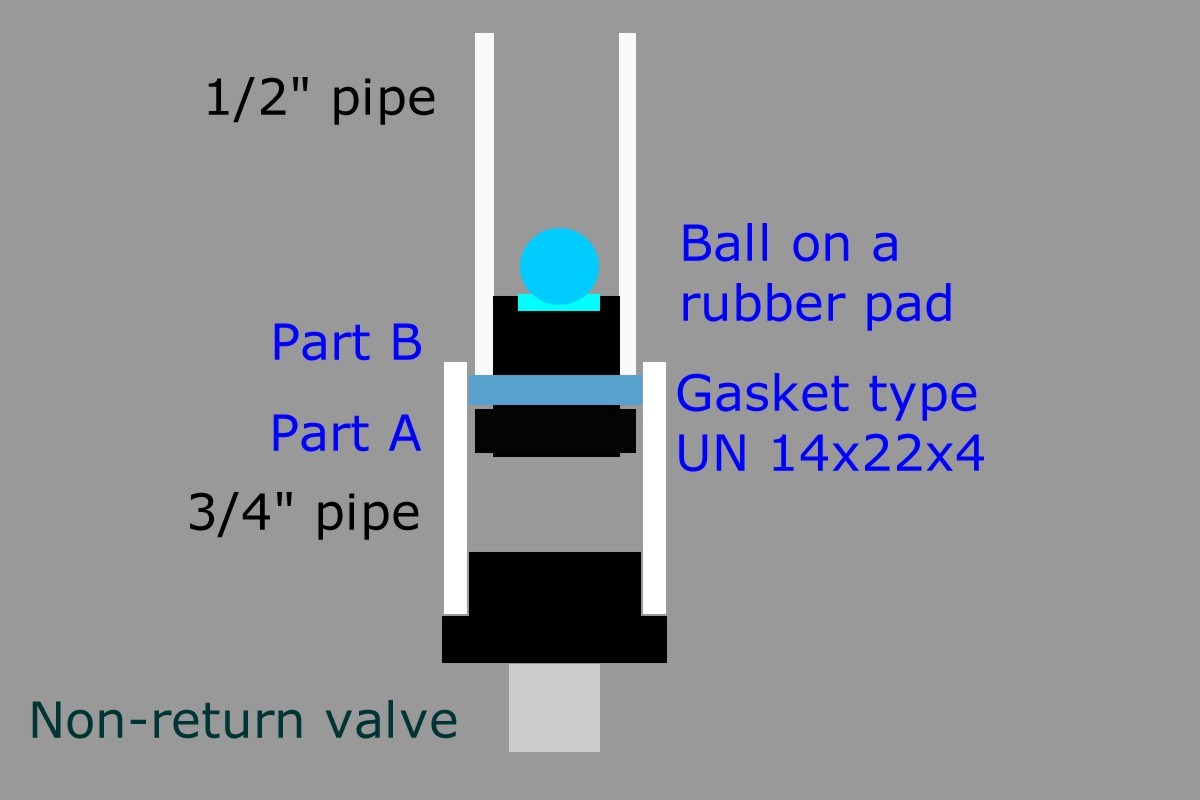

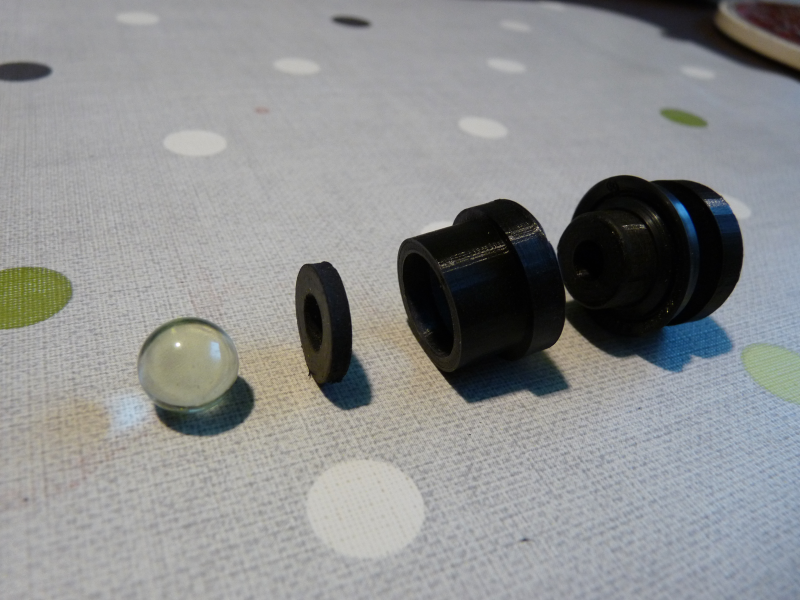

Zawór górny składa się z dwóch wydrukowanych elementów, między którymi jest zaciśnięta uszczelka tłoka. Uszczelka ta ma w Polsce oznaczenie techniczne UN 14x22x4. U góry zaworu znajduje się wgłębienie na zwykłą gumową uszczelkę od kranu. Na uszczelce tej leży szklana kulka. Jest to całkiem dobry zawór jednodrożny, mieszczący się w rurce 1/2".
Popychacz z rurki węglowej.
Pięć jednometrowych odcinków rurki węglowej skleiłem w jeden długi odcinek. Jest to bardzo lekki popychacz tłoka pompy. Wiotki popychacz jest prowadzony w kilku prowadnicach, zrobionych z rurki 1/2" i przymocowanych mniej więcej co 1 metr do masztu w jego pionowej osi.
Pliki *.stl i *.skp do wydruków 3d.
